三轴椭圆水平振动筛工作原理：电机通过皮带驱动激振器内三根带偏心配重的轴，齿轮强制同步转动，三轴保持固定相位差，合成激振力带动筛箱做椭圆轨迹振动。物料在水平筛面上被抛起松散分层，一边透筛分级，一边向前运动完成筛分。

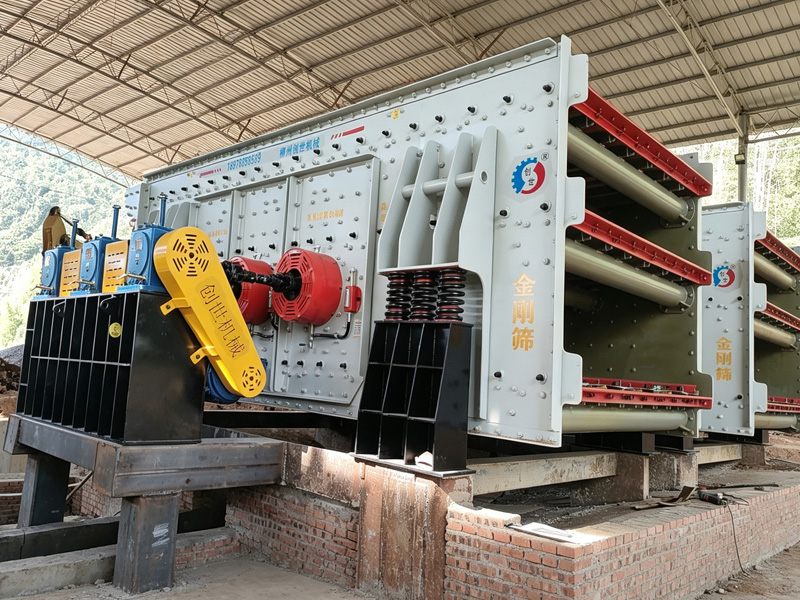

(↑ 创世机械3065三轴椭圆水平筛)
简短描述为：三轴激振器由齿轮强制同步，由偏心块相位差合成椭圆振动，筛面水平布置，物料依靠椭圆抛掷运动实现向前行走和分级筛分。直线筛：偏心轴/块反向等速旋转 →直线轨迹
三轴水平筛：三根偏心轴、齿轮同步、相位差 →椭圆轨迹圆振动筛：单/双根偏心轴 →圆形轨迹
| 项目 | 三轴水平筛（三轴椭圆） | 直线筛 | YK圆振动筛 |
| 运动轨迹 | 椭圆运动 | 直线运动 | 圆形运动 |
| 筛面安装 | 水平/微倾角0~5° | 一般微倾角0~5° | 大倾角15~20°倾斜安装 |
| 整机高度 | ✅很低，移动站、制砂楼首选 | 中等 | 偏高，倾斜布置，空间占用大 |
| 振幅 | 大，10–19mm，可调 | 中等 | 偏小 |
| 参数可调性 | ✅振幅、振动方向角、频率均可调 | 激振力可调，抛射角固定 | 基本不可调，倾角靠机架改动 |
| 湿料 / 粘料防堵网 | ✅最优，椭圆上下抛跳，卡孔颗粒可弹出 | ❌湿粘料容易糊筛、堵孔，物料只是向前滑行 | 不错，圆跳动松散物料，但倾角大走料快 |
| 物料输送动力 | 振动自带水平向前分量，平筛面上自动往前走 | 直线抛射前进，走料速度受抛射角限制 | 依靠筛面大倾角重力下滑，放平就不走料 |
| 同等筛分面积产量 | ✅最高，可达圆振筛1.3~2倍 | 中等 | 常规产量 |
| 多层筛网布置 | ✅最多可做到 4 层，出料种类多 | 多为1~3层 | 最多4层 |
| 设备造价 | 偏高 | 中等 | 较低 |
1. 处理潮湿、粘性砂石不容易堵网糊料
直线筛物料是直线滑行抛射，上下弹跳幅度小，细湿料容易粘在筛孔；三轴椭圆是复合运动，既有向上抛料松散，又有水平向前输送，卡在筛孔石子被反复弹跳甩出，湿砂、风化料筛分效果明显好很多。直线筛优势（三轴短板）：针对极细物料的脱水、脱泥工况，直线筛的水平长距离输送脱水效果略好，且价格更低。

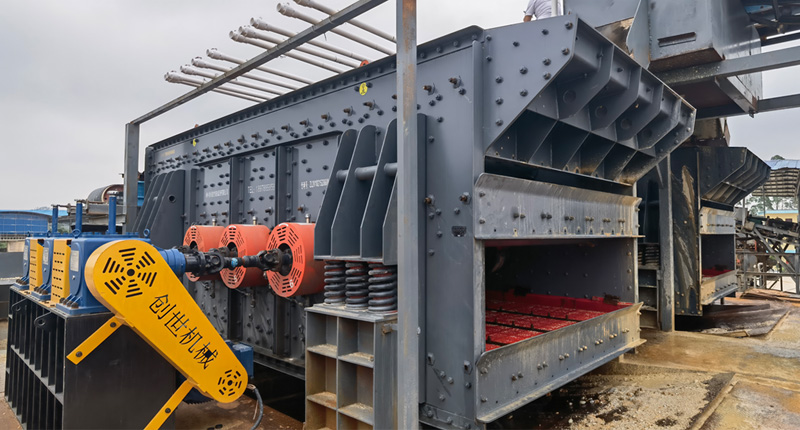

（↑创世机械两台3060三轴水平筛使用现场）
三轴椭圆水平振动筛对比【圆振动筛】的优势
1. 可以水平安装，整机高度大幅降低 圆振筛必须15° 以上大倾角，依靠重力下料；放平筛面物料直接不走。三轴水平筛0倾角安装依然可以靠椭圆振动自带水平推力送料，移动破碎站、模块化制砂楼首选，减少整机高度。
📌选型快速建议（砂石骨料行业）
✅ 选三轴水平筛：移动破碎站、制砂楼、场地高度受限、物料偏湿偏粘、想要大产量多规格分级。
✅ 选直线筛：干法细料分级、尾矿脱水脱泥、预算有限，物料干燥无粘性。
✅ 选圆振筛：固定式粗筛分、干料、预算低，场地空间充足允许倾斜安装。
三轴椭圆水平筛技术参数：
| 型号 | 筛网层数 | 筛网尺寸 宽x长（mxm) |
筛网面积 (㎡) | 振动频率 (r/min) | 双振幅 (mm) | 处理能力 (m3/h) | 功率 (Aw) |
| 2-1548 | 2 | 1.8x5.2 | 9.45 | 645-875 | 14-18 | 120-250 | 22 |
| 3-1548 | 3 | 1.8x5.2 | 9.45 | 14-18 | 120-250 | 22 | |
| 4-1548 | 4 | 1.8x5.2 | 9.45 | 14-18 | 160-320 | 30 | |
| 2-1860 | 2 | 1.8x6.0 | 10.8 | 14-18 | 160-320 | 30 | |
| 3-1860 | 3 | 1.8x6.0 | 10.8 | 14-18 | 160-320 | 37 | |
| 4-1860 | 4 | 1.8x6.0 | 12 | 14-18 | 200-385 | 37 | |
| 2-2060 | 2 | 2.0x6.0 | 12 | 14-18 | 200-385 | 37 | |
| 3-2060 | 3 | 2.0x6.0 | 14.4 | 14-18 | 240-462 | 45 | |
| 4-2060 | 4 | 2.0x6.0 | 14.4 | 14-18 | 240-462 | 45 |
型号
Model |
倾角 (°)
Tilt Angle |
振幅 (mm)
Amplitude |
筛面规格(mm)
Sieve surface specifications |
层数
Number of layers |
频率(Hz)
Frequency |
功率(KW)
Power |
处理能力(t/h)
Processing capacity |
2TSYK2160
|
0
|
9-14
|
2100×6000
|
2
|
790-850
|
30
|
100-300
|
3TSYK2160
|
0
|
9-14
|
2100×6000
|
3
|
790-850
|
37
|
100-300
|
2TSYK2460
|
0
|
9-14
|
2400×6000
|
2
|
790-850
|
37
|
120-400
|
3TSYK2460
|
0
|
9-14
|
2400×6000
|
3
|
790-850
|
45
|
120-400
|
2TSYK2660
|
0
|
9-14
|
2600×6000
|
2
|
790-850
|
45
|
150-500
|
3TSYK2660
|
0
|
9-14
|
2600×6000
|
3
|
790-850
|
55
|
150-500
|
2TSYK3060
|
0
|
9-14
|
3000×6000
|
2
|
790-850
|
55
|
200-700
|
3TSYK3060
|
0
|
9-14
|
3000×6000
|
3
|
790-850
|
75
|
200-700
|
2TSYK3070
|
0
|
9-14
|
3000×7000
|
2
|
790-850
|
55
|
220-700
|
3TSYK3070
|
0
|
9-14
|
3000×7000
|
3
|
790-850
|
75
|
220-700
|
三轴椭圆水平振动筛主要优势有哪些？
1、筛面可水平安装，整机高度低，适配小空间、移动站、模块化生产线。
2、椭圆抛掷运动，物料松散充分，防堵网、抗湿粘物料能力强。
3、振动参数可调，振幅、振动方向角可按需调整，适配多种物料。
4、运行物料能力强，水平筛面依靠椭圆振动自带向前推力，无需大倾角。
5、大产量、多层筛分，同等面积产量优于圆振筛，最多可四层筛网多规格分级。
6、筛分精度高，物料分层好，骨料分级效果稳定。
7、稀油润滑真正实现了日常免维护（定做款可实现一年免维护）。

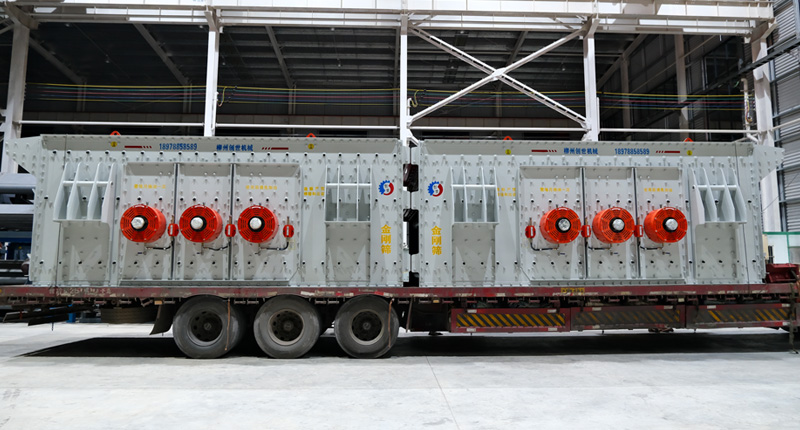

（↑创世机械两台3065三轴水平筛发货）
一句话总结：兼具圆振筛松散透筛、直线筛水平输送两大优点，同时具备高效筛分和免维护。
柳州创世机械是一家专业的三轴椭圆水平振动筛生产厂家，设备分十余种型号，在全球拥有非常多的使用案例，其公司周边有就有数十台大型三轴椭圆水平振动筛在稳定运行中，我们可针对不同的物料和实际工况，按需加工定做。欢迎全球朋友到柳州创世机械实地考察。

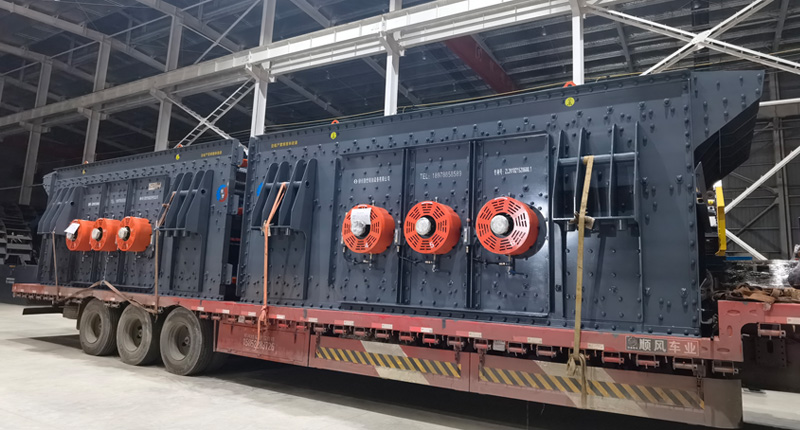

（↑创世机械两台3060三轴水平筛发货）
